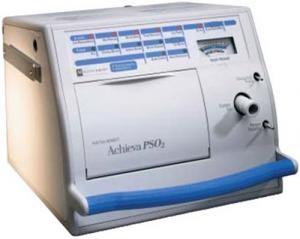

Puritan Bennett ACHIEVA

Предназначен для проведения управляемой искусственной вентиляции легких (ИВЛ) у детей и взрослых в процессе проведения реанимационных мероприятий в условиях клинических больниц, научно-исследовательских институтов, а также в машинах скорой медицинской помощи.

ACHIEVA представляет собой портативный объемный вентилятор с электрическим приводом, компрессором и микропроцессорным сервоконтролем функционирования. Вентилятор сконструирован с учетом расширенных функциональных возможностей для успешной терапии широкого спектра нарушений дыхания у детей и взрослых.

Функциональные характеристики:

• Режимы: А/С, SIMV, СПОНТ (на Achieva PS)
• СРАР в режимах SIMV и СПОНТ Высокая чувствительность выдоха
• Три модификации для выбора при лечении различных категорий пациентов
• Исключительно длительная (до 4,5 часов) работа на встроенной батарее
• Поддержка давлением для снижения работы по спонтанному дыханию, отлучения пациента от ИВЛ и достижения респираторного комфорта
• Вентиляция, лимитированная по давлению и объему
• Вентиляция с контролем по давлению, лимитированная по времени, у пациентов с негерметичными дыхательными путями
• Триггерное переключение по потоку (триггер по давлению как опция) для оптимальной синхронизации с пациентом Настройка PEEP для расширения возможностей вентилятора
• Точный механизм формирования дыхательной смеси для обеспечения FiO2 в диапазоне от 21 до 100%.
• Память текущих настроек вентилятора, обеспечивающая более эффективную эксплуатацию.
• Внутренняя память и модем для доступа к сохранённым данным для эффективного управления состоянием пациента
• Соответствие требованиям Европейской директивы 93/42/ЕЕС на медицинское оборудование

Технические характеристики:

Электропитание

• 110/240 V, 50/60 Гц
• Внешний источник питания: около 20 часов работы при нормальной нагрузке
• Встроенный аккумулятор: до 4.5 часов работы при нормальной нагрузке (использовать только как резервный источник питания)

Тип: аппарат объемной вентиляции с поддержкой давлением

• Электродвигатель с бесконтактной индукцией
• Поршневой насос с регулируемым дыхательным объемом (от 50 до 2200 мл)

Органы управления передней панели вентилятора

• Alarm silence/Reset: для выключения сигнала тревоги, установки параметров тревоги или проверки тревоги
• Battery Test: для вывода показателя уровня зарядки батареи в нижнем окне индикатора давления в дыхательном контуре
• Standby: Используется для постановки вентилятора в режим ожидания
• Ventilate: нажмите кнопку для начала вентиляции
• Переключатели режимов: кнопка переключения настроек вентилятора (объем, время вдоха, чувствительность триггера, частота дыхания, поддержка давлением, ПДКВ, нижний предел давления, верхний предел давления, концентрация кислорода во вдыхаемой смеси).
• Menus/Esc: кнопка активирует и дезактивирует меню на дисплее вентилятора
• Start/Enter: нажмите для подтверждения текущей настройки мигающего параметра. Активирует дисплей.
• Стрелки Вверх и Вниз: увеличивают или снижают значения параметров настройки, или производит выбор пунктов меню. Нажатие при неактивном субменю и отсутствии выбранных параметров приводит к индикации основных настроек тревоги.
• Patient Pressure Port: штуцер для подсоединения проксимальной линии давления дыхательного контура пациента.
• Patient Air: штуцер для подсоединения основной магистрали дыхательного контура пациента 22 мм наружный диаметр, 15 мм внутренний диаметр.
• Exhalation Valve Port: штуцер для подсоединения дыхательного контура пациента к клапану выдоха.

Пределы настраиваемых параметров

• Дыхательный объем: от 50 до 2200 мл с шагом 10 мл
• Время вдоха: от 0,2 до 5,0 сек, с шагом 0,1 сек.
• Чувствительность триггера: скорость отрицательного потока от 3 до 25 л/мин с шагом 1 л/мин; давление от 1 до 15 см. водного столба с шагом 1 см водного столба.
• Частота дыхания: от 1 до 80 дыхательных циклов в минуту с шагом 1 цикл в мин.
• Поддержка давлением: установка в пределах от 0 до 50 см водного столба с шагом 1 см. водного столба.
• ПДКВ (PEEP): установка на 0 или в пределах от 3 до 20 см водного столба с шагом 1 см водного столба.
• Low Pressure (Нижний предел давления) - от 1 до 59 см водного столба с шагом 1 см водного столба
• High Pressure (Верхний предел давления) - от 2 до 80 см водного столба с шагом 1 см водного столба
• Фракция кислорода во вдыхаемой смеси: возможна установка в пределах от 21% до 100% при дыхательном объеме более 100 мл и в пределах от 21% до 70% при дыхательном объеме менее 100 мл с шагом 1%.

Органы управления, расположенные на тыльной стороне прибора

• Впускной фильтр: очищает воздух для дыхания пациента. Задерживает 98% частиц размером более 0,3 микрон.
• Разъем для подключения внешнего источника питания: предназначен для соединения с аккумуляторной батареей напряжением 24 V
• PC порт: для соединения с компьютером, принтером или внешним модемом.
• Дистанционная сигнализация: разъем для соединения с модулем дистанционной сигнализации.
• Порт вызова сестры: для соединения со станцией наблюдения на посту медперсонала.
• Кислородный разъем 9/16-18 для стандарта соединений DISS 1240 THD

Техническое обслуживание

Аппарат требует проведения технического обслуживания квалифицированным инженером каждые 12 месяцев или 6000 часов непрерывной работы.

Габариты - 27,Зх 33,8 х 39,6 см

Вес - не более 14,5 кг

Аэродинамическое сопротивление - не более 2,75 см водного столба при скорости потока газа 40 л/мин.

Предохранительный клапан: срабатывает при превышении давления 90±10 см водного столба.

Газопоток - от 2 до 120 л/мин.
