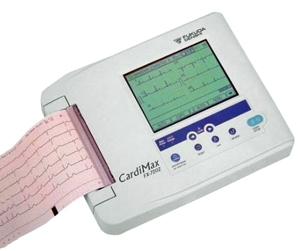

Fukuda Denshi CardiMax FX-7202

Fukuda Denshi CardiMax FX-7202

Электрокардиограф Fukuda Denshi CardiMax FX-7202 6-ти канальный, позволяющий производить регистрацию 12 стандартных отведений ЭКГ в ручном и автоматическом режиме.

Доставка по всей РоссииСроки уточняйте у менеджера

Обеспечивает возможность записи ЭКГ 12-ти стандартных отведений в ручном и автоматическом режимах. При подключении программного картриджа: РС-7403 (анализ и интерпретация) кардиограф FX-7202 обеспечивает следующие режимы работы:

  • Стандартная запись ЭКГ 12-ти отведений;
  • Режим тестирования R-R тренда с измерением стандартных отклонений R-R интервала, расчетом коэффициентов вариации и построением графиков R-R тренда и гистограмм;
  • Термопринтер высокого разрешения, рулонная бумага 63мм х 30 м;
  • Режим аритмий с мониторингом ЭКГ 3-х выбранных отведений, измерением и анализом аритмий.

Кардиограф позволяет производить запись, измерения, анализ как в состоянии покоя, так и в постнагрузочном режиме (после нагрузки или после принятия лекарств). Встроенный термопринтер с шириной бумаги 110 мм обеспечивает печать кривых ЭКГ, данных измерений, анализа, интерпретации, графиков тренда и гистограмм. Причем по желанию потребителя форматы печати на бумагу могут быть изменены программным путем в широких пределах.

Кроме того в процессе записи можно включать/выключать различные фильтры, изменять чувствительность, изменять скорость записи, количество регистрируемых каналов. Отличительной особенностью кардиографа является то, что на жидкокристаллическом дисплее размером 115 мм х 86 мм могут быть отображены все 12 каналов одновременно, что позволяет пользователю оптимально принимать решение о выводе информации на печать.

На многофункциональном дисплее кроме ЭКГ отображается различная вспомогательная информация, характеризующая состояние кардиографа: отсоединение электродов, окончание бумаги, уровень заряда батареи, заполнение карты памяти, включенные фильтры. Кроме того дисплей выполняет роль функциональной панели, позволяющей программировать работу аппарата, управлять его функциями и осуществлять контроль работоспособности. В частности весьма важной является функция самодиагностики, обеспечивающая возможность контроля функционирования различных составляющих кардиографа: ЖК дисплея, клавиатуры, принтера и т.д.

Кардиограф имеет расширенные возможности по программированию работы (настройка параметров, режимов, форматов распечатки) и архивированию результатов. В частности, встроенная память позволяет запомнить результаты 128 обследований. Файловый режим кардиографа дополняется подключением персонального компьютера с использованием системы связи LAN. Широкие функциональные возможности и простота управления позволяет использовать кардиограф FX-7202 в различных медицинских учреждениях без какого-либо специального обучения персонала.

Управление кардиографом:

  • Устройство управления: экран чувствительный к касаниям оператора и кнопки мембранного типа (экран может быть использован как буквенно-цифровая клавиатура).

Принтер:

  • Синхронная запись активных сигналов от электродов;
  • Цифровое разрешение 5 мВ;
  • Динамический разброс ± 10 мВ АС;
  • Максимальный электродный потенциал ± 300 мВ DC;
  • Константа времени 3,2 с (-0, +30%);
  • Частота ответа от 0,05 до 150 Гц (-3 дБ);
  • Входное сопротивление: > 20 МОм.

Стандартная комплектация:

  • Шестиканальный электрокардиограф Fukuda FX-7202 - 1 шт.;
  • 10 электродный кабель пациента - 1;
  • Электроды для конечностей - 4;
  • Грудные электроды - 6;
  • Регистрационная термобумага (110 мм х140 мм х20 м) - 1 упаковка;
  • Сетевой кабель - 1;
  • Гель для ЭКГ - 1 тюбик;
  • Салфетка - 1 шт.;
  • Инструкция по эксплуатации (рус./англ.) - 1 шт.

Дополнительные аксессуары:

  • Программный картридж РС-7403 анализ, интерпретация;
  • Аккумуляторная батарея T8HRAAU-4713 (Ni MH);
  • Тележка OT-102.

Технические характеристики Fukuda FX-7202:

Отведения 12 стандартных отведений
Выбор чувствительности 1/4; 1/2; 1; 2 см/мВ ручной или автоматический режим
Постоянная времени Более 3,2 сек
Частотная характеристика 0,05 Гц - 150 Гц (на уровне - 3дБ)
Коэффициент режекции основного режима Более 103 дБ
Максимальный электродный потенциал Более ± 550 мВ
Аналогово-цифровое преобразование 18 Бит
Частота выборки 8000 выборок/сек/канал
Фильтры:
Переменного тока 50 мм 60 Гц, менее - 20 дБ.
Мышечный 25 или 35 Гц; - 3 дБ (- 6 дБ/ октава)
Дрейф-изолинии 0,25 или 0,5 Гц; - 3 дБ (- 6 дБ/ октава)
Встроенная память 128 измерений
Область изображения 115 мм (по горизонтали) 86 (по вертикали)
Разрешающая способность 320X240 точек
Отображение 3/6/12 каналов
Дисплей жидкокристаллический с задней подсветкой и функцией управления кардиографом касанием экрана
Габаритные размеры 260x200x55 мм
Вес 2.5 кг
Принтер:
Метод печати линейка термоэлементов
Скорость протяжки бумаги 5; 10; 12.5; 25 или 50 мм/сек
Бумага для записи Z-сложная, размеры: 110 мм х140 мм х20 м
